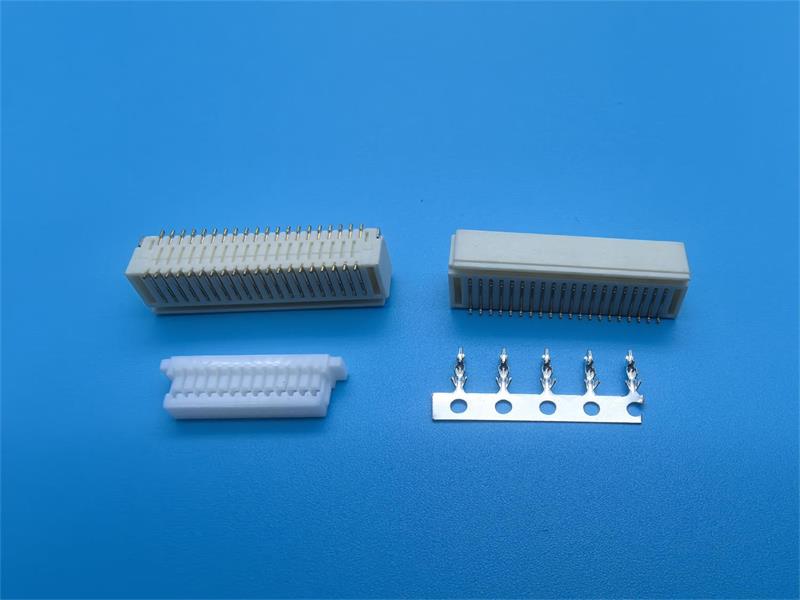

JST連接器端子是電子設備中常用的互連元件，其選型和應用需綜合考慮多個因素。以下為關鍵要點整理：
一、JST連接器端子常見系列
1.PH系列
間距：2.0mm
電流：2-3A
應用：消費電子（如開發板、傳感器模塊）
特點：輕便，適合低功率場景。
2.XH系列
間距：2.5mm
電流：3-5A
應用：電源連接（如無人機電池、LED燈帶）
特點：高可靠性，插拔壽命長。
3.PA系列
間距：2.0mm
電流：3A
應用：工業設備、車載電子
特點：帶鎖扣設計，抗震性好。
4.SH系列
間距：1.0mm
電流：1A
應用：緊湊型設備（如攝像頭模組）
特點：超小體積，高密度布局。
二、選型關鍵參數
1.電氣參數
電流/電壓：根據負載選擇（如XH系列支持更高電流）。
接觸電阻：通常要求≤20mΩ，鍍金端子性能更優。
2.機械參數
插拔力：PH系列約3N，XH系列約5N。
插拔壽命：一般為30-50次（PA系列可達100次）。
3.環境適應性
溫度范圍：-25℃~+85℃（部分工業級可達+105℃）。
防護等級：部分型號支持IP67（需搭配膠殼密封）。
三、安裝注意事項
1.壓接工藝
工具匹配：使用專用壓接鉗（如JST PH-2工具對應PH系列）。
線徑適配：PH系列常用AWG28-24，XH系列適配AWG24-22。
2.焊接端子
避免過度加熱（建議溫度≤350℃），防止塑膠殼體變形。
3.防呆設計
注意膠殼卡扣方向，反向插入可能導致端子損壞。
四、常見問題與解決
1.端子退針
原因：壓接不牢或插接不到位。
解決：重新壓接，檢查端子與膠殼卡扣是否鎖緊。
2.接觸不良
原因：氧化或鍍層磨損。
解決：清潔觸點或更換鍍金端子。
3.插拔困難
原因：端子變形或未對準。
解決：使用退針工具調整，避免強行插拔。
五、兼容性與替代
不同系列不可混用：如PH與XH間距不同，強行插接會損壞端子。
替代方案：可考慮Molex或Hirose的類似產品，但需驗證尺寸和電氣匹配。
六、資源推薦
官方資料：JST官網提供[規格書下載](https://www.jst.com/)。
工具推薦：工程師常用壓接工具（如SN-28B、SN-01BM）。
正確選型與安裝可大幅提升連接可靠性，建議在關鍵應用中優先選擇原裝JST端子，并嚴格遵循操作規范。
